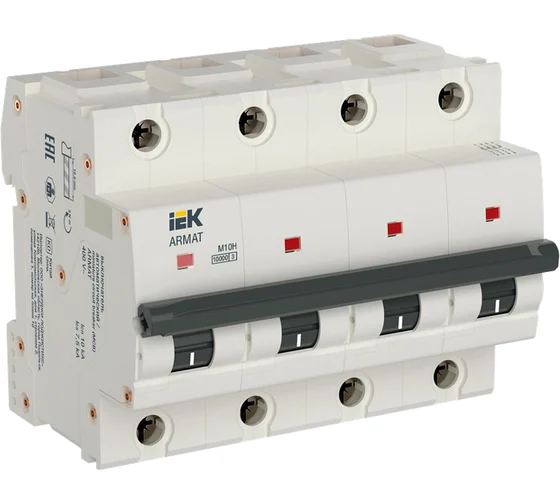

AR-M10H-4-K080 ARMAT Автоматический выключатель M10H 4P K 80А купить в Москве и Московской области

Автоматические выключатели ARMAT серии M10H предназначены для защиты цепей от перегрузки и короткого замыкания. Модельный ряд включает в себя устройства с характеристиками срабатывания B, C, D и Z, L, K на номинальные токи 80 и 100 А с числом полюсов от 1Р до 4Р. Номинальная наибольшая отключающая способность автоматических выключателей ARMAT серии M10H составляет 10 кА. Автоматические выключатели ARMAT серии M10H соответствуют ГОСТ IEC 60947-2 и ГОСТ IEC 60898-1. Конструкцией автоматических выключателей ARMAT серии M10H обеспечивается двойной разрыв контактной системы и двойная дугогасительная камера с совокупным числом де-ионных пластин 24, это двукратно увеличивает падение напряжения на электрической дуге в момент коммутации, за счет чего достигается быстрое и эффективное дугогашение.

• 1. Механизм свободного расцепления с мгновенной коммутацией - уменьшает негативное влияние электрической дуги при включении за счет стабильности скорости замыкания контактов
• 2. Увеличенная присоединительная способность выводов - до 50 мм2
• 3. Напайки контакт-деталей на подвижном и неподвижном контактах - увеличивают дугостойкие свойства контактной системы в момент отключения сверхтоков
• 4. Дугоотводящая омедненная ферромагнитная скоба - формирует траекторию движения дуги в де-ионную решетку, что ускоряет дугогашение и снижает термическое воздействие дуги на коммутирующие контакты
• 5. Две дугогасительные камеры с 24 пластинами в совокупности - увеличивают падение напряжения на электрической дуге в момент отключения токов короткого замыкания и ускоряют дугогашение
• 6. Номинальный момент затяжки клемм 5 Нм - конструкция выключателя обеспечивает номинальный момент затяжки винтовых клемм 5 Нм. Это снижает переходное сопротивление в выводе и увеличивает энергоэффективность устройства
• 7. Дугогасительный кокон - для эффективного отключения токов короткого замыкания коммутирующие контакты помещены в ферромагнитный дугогасительный кокон с накладками из изоляционного материала
• 8. Увеличенная прочность корпуса - 8 заклепок из алюминия соединяют части корпуса, для прочности и надежности конструкции, даже в момент отключения максимальных токов короткого замыкания
• 9. Подключение до 4 дополнительных устройств серии AUX - конструкция устройства позволяет присоединять до 4 дополнительных устройств серии AUX одновременно
• 10. Индикатор положения контактной группы - облегчает визуальную диагностику положения контактной группы включено/выключено
• 11. Дополнительный изоляционный кожух - дугогасительная камера отделена защитным кожухом, с целью увеличения изоляционных свойств, в нем организован канал, необходимый для отвода газов в момент отключения токов короткого замыкания

Номинальный ток, А	80.0
Номинальное рабочее напряжение, В	400
Характеристика срабатывания - кривая тока	K
Отключающая способность, кА	10
Количество полюсов	4
Тип напряжения	Переменный (AC)
Сфера применения	Промышленное и бытовое
Электр износостойкость, циклов	5000
Общ количество полюсов	4
Тип расцепителя	Тепловой, электромагнитный
Тип подключения	Винтовое соединение
Возможна дополнит комплектация	Да
Ширина по количеству модульных расстояний	4
Сечение одножильного жёсткого провода, мм²	1...50
Номинальное импульсное выдерживаемое напряжение, кВ	6
Возможность присоединения шин	PIN (штырь)
Рабочая температура окружающей среды, °C	-40...70
Номин отключающая способность при коротком замыкании EN 60898 при 400 В, кА	10.0
Номин отключающая способность при коротком замыкании EN 60898 при 230 В, кА	10.0
Сечение многожильного гибкого провода, мм²	1...35
Номин импульсное выдерживаемое напряжение, кВ	6
Номин напряжение изоляции Ui, В	690
Мех износостойкость, циклов	20000
Степень загрязнения	2
Количество защищенных полюсов	4
Наличие электромагнитного расцепителя	Да
Наличие дифференциального расцепителя	Нет
Класс защиты от поражения электрическим током	0
Макс сечение входящего кабеля, мм²	50
Частота, Гц	50
Тип монтажа	на DIN-рейку
Режим работы	Продолжительный-S1
Вес одного полюса, кг	0,2
Ремонтопригодность	Нет
Наличие теплового расцепителя	Да
Степень защиты - IP	IP20
Наличие электронного расцепителя	Нет
