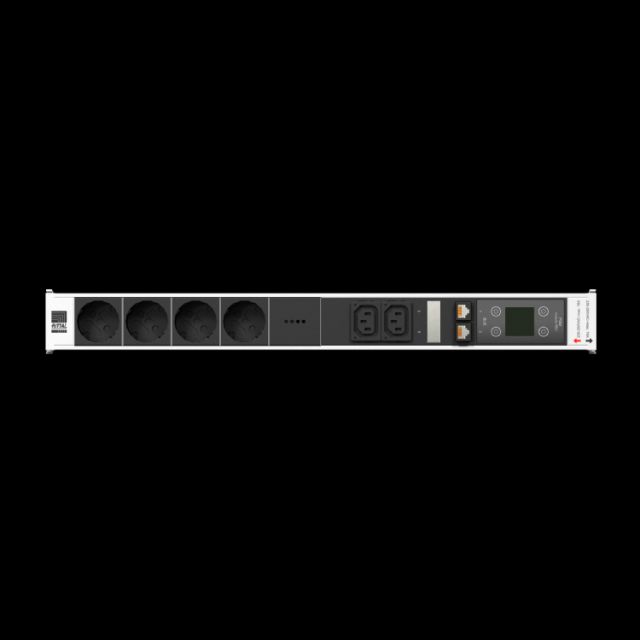

Модули PSM с измерением с CAN-Bus для токовых шин PSM

Перейти к оформлению заказа

О продукте

Описание продукта

Эти вставные модули PSM обеспечивают для каждой PSM-шины измерение электроэнергии и управление отдельными розетками. Модули также подходят для установки в имеющиеся инсталляции PSM, если необходим учет энергопотребления или возможность управления подключенными потребителями. Доступны три исполнения с различными типами розеток. В шине PSM модули PSM занимают по две ячейки для модулей. Измеряемые значения отображаются локально на ЖК-дисплее. Если происходит превышение граничных значений тока или мощности, цвет индикаторов меняется на красный.

Преимущества

Простой монтаж по принципу Plug & Play в процессе работы благодаря защите от прикосновения

Модуль PSM легко монитруется или демонтируется в шине PSM, а также возможно использование в разных местах

Совместимость с европейской программой шин PSM

Шина CAN-Bus для подключения к системе CMC III (RJ 45, 2 разъема)

В системах с резервированием смена токового контура возможна поворотом модуля

Применение при температуре окружающей среды до 60 °C

Упрощает реализацию требований ISO 50001 и EN 50600-2-2

Принцип действия

Измерение энергопотребления на модуль

Управление отдельными или группой розеток через CMC III

Индикаторы статуса обмена данных по CAN-Bus на модуле

ЖК-дисплей с многоцветной подсветкой для локального отображения

Датчик положения для корректного отображения на дисплее и через веб с шагом измерения 90°

Настраиваемые граничные значения для напряжения, тока и активной мощности

Настраиваемая сигнализация перегрузки модуля

Высокая точность измерений

Сигнализация тревог с помощью дисплея

Возможность установки универсального фиксатора и закрытие неиспользуемых розеток МЭК 60320, розетки C13 и C19

Материал

Вставки розеток: Пластик (PA6 GF 30 V1)
Профиль: алюминий, анодированный

Комплект поставки

Модули PSM с измерением с CAN-Bus
Соединительный кабель CAN-Bus, 1 м

Distribution output per module

3 680 Вт

Switching load per relay

4 000 VA

Длина

500 мм

Степень загрязнения

Подключения шинной системы

2 интерфейса CAN-Bus для CMC III (макс. 16 к ПБ/4 к ПБ Compact)

2 разъема RJ45 (подключение к CMC)

Кол-во

Relay version

Двойная обмотка, бистабильное

Номинальное рабочее напряжение

18 В (DC) - 24 В (DC), электропитание через систему CMC III

Входное напряжение

230 В AC

Допуск входного напряжения

± 10 %

Номинальный ток

16 A

Необходимо мест для модулей (кол-во)

No. of participating PU compact (max.)

No. of participating PU (max.)

Директивы

Директива по низковольтному оборудованию 2014/35/EU

Директива по ЭМС 2014/30/EU

Степень защиты IP согл. МЭК 60 529

IP 20

Мониторинг

Управление тревогами через CMC III (напр. E-Mail или SMS)

Визуализация состояния с помощью веб-сервера CMC III и RiZone

До 16 модулей PSM на один CMC III PU (на IP-адрес)

Управление правами через CMC III (напр. ограничение доступа к управлению)

Стандарты

EN 50 600-2-2

EN 60950

Measurement functions, description

Напряжение В, ток А, частота Гц

Активная мощность кВт, активная энергия кВтч

Реактивная мощность кВар, реактивная энергия кВарч

Кажущаяся мощность кВА, кажущаяся энергия кВАч

Коэффициент мощности cosPhi, коэффициент амплитуды

Счетчик часов наработки д, ч, мин

Точность измерений ± 1 %

Сбрасываемые функции измерения/сброс через ПО/измерение по интервалу: активная энергия кВтч, счетчик часов наработки ч, пороговые значения (напряжение, ток, мощность) свободно комбинируются

Протоколы

Подключение к локальной сети (только в сочетании с системой CMC III): IPv4, iPV6, SNMPv3, Modbus/TCP, OPC-UA

Размер

Ширина: 53 мм
Глубина: 45 мм
Длина: 500 мм

Максимальная высота применения

2.000 м

Диапазон рабочих температур

5 °C...60 °C

Влажность воздуха (без конденсата)

90 %

Розетки

8 x C13

Относительная влажность (неконденсирующая)

10 %

Диапазон температур хранения

-20 °C...70 °C

Упаковка

1 шт.

Вес нетто

0,9 kg

Gross weight

1 kg

PCF per pack (cradle-to-gate)

3,8 kg CO2 eq (Cat B)

Note on PCF category

Category B: PCF value (cradle-to-gate) based on the product weight, approximately calculated and self-declared

Код ТНВЭД

85369001

EAN

4028177801844

ETIM 9

EC000330

ECLASS 8.0

27371306

Описание продукта

DK измерительный модуль PSM, для модульного распределения питания PSM, занимает 2 место в токовой шине выход: МЭК 60 320 8x C13, вход: 207 В - 250 В, 16 А, (макс. 3680 Вт)
