Артикул: AS 4051210

Под заказ

Количество

- +

Отправить заявку на расчет КП

Купить

Товар добавлен в корзину:

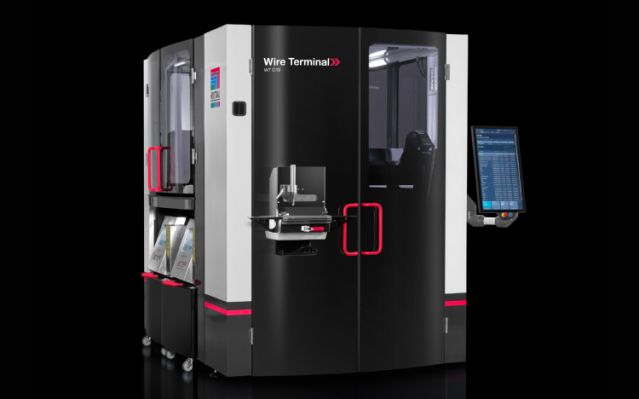

Wire Terminal WT C10 fully automated wire processing machine

Перейти к оформлению заказа

О продукте

Исполнение

Для автоматической обработки списков обработки проводов
В зависимости от количества проводов необходимо выбрать соответствующее хранилище проводов

Преимущества

Комплексное объединение инструментов E-CAD вплоть до процесса производства

Постоянно высокое качество

Время амортизации 2,5 года при 300 шкафов в год

Готовые провода из системы упорядочивания могут быть использованы на следующем этапе процесса прокладки проводов с использованием инструмента "Smart Wiring" компании Eplan.

Комплексная оптимизация процессов

Efficient job management via the RiPanel Processing Center is supported

Simple, fast changeover of consumable materials

Automatic labelling of the wires in black, white or light blue

Uses a new-technology crimper for various wire end ferrule lengths from 8-18 mm, including infinitely variable partial and full stripping.

Secure wire infeed via a new type of wire routing system including quick-lock mechanism

Wire output optionally as delivery, optional rail system or optional chain bundle

Make your wire assembly production process 15 times faster

Fully automated production of wire lists with cross-sections ranging from 0.5 mm²- 6.0 mm² without retooling

Simple operation with large 24" touch display

Allows you to respond quickly and flexibly to project changes

Error minimisation even in downstream processes

Технические характеристики

Wire stripping range: Partial stripping 6 - 20 mm (0.24 - 0.79 in.), infinitely variable and full stripping 2 - 20 mm (0.8 - 0.79 inc.), infinitely variable

Crimping range 0.5 mm²: Crimping length 8 mm (0.31 in.) and 10 mm (0.39 in.)

Crimping range 0.75 mm²: Crimping length 8 mm (0.31 in.), 10 mm (0.39 in.) and 12 mm (0.47 in.)

Crimping range 1 mm²: Crimping length 8 mm (0.31 in.), 10 mm (0.39 in.) and 12 mm (0.47 in.)

Crimping range 1.5 mm²: Crimping length 8 mm (0.31 in.), 10 mm (0.39 in.), 12 mm (0.47 in.) und 18 mm (0.71 in.)

Crimping range 2.5 mm²: Crimping length 8 mm (0.31 in.), 12 mm (0.47 in.) and 18 mm (0.71 in.)

Crimping range 4 mm²: Crimping length 10 mm (0.39 in.), 12 mm (0.47 in.) and 18 mm (0.71 in.)

Crimping range 6 mm²: Crimping length 12 mm (0.47 in.) and 18 mm (0.71 in.)

Wires are fed in via separate wire infeed magazines

Covering 12 wire types per block

The Wire Terminal can accommodate a total of three wire infeed blocks for max. 36 wires

10 wire end ferrule infeeds via feeder bowls

The Wire Terminal WT C can process wire lengths from 150 mm to 10 m

Комплект поставки

Каркас и корпус машины
Элемент упправления
Крепление для блока маркировки проводов
Принтер этикеток для маркировки магазинов проводов
1 x WT 16 vibratory bowl feeder for 0.5 mm²
3 x WT 20 vibratory bowl feeders for 0.75/1.0 mm²
3 x WT 29 vibratory bowl feeders for 1.5/2.5 mm²
3 x WT 43 vibratory bowl feeders for 4.0/6.0 mm²

Обрабатываемый материал

null

Wire end ferrules with plastic collar

Указание

По вопросам индивидуального оборудования машины обращайтесь к Вашему консультанту Rittal.

Стандартный комплект поставки Wire Terminals включает в себя языки немецкий и английский

The vibratory bowl feeders and the separation of single wire end ferrules are designed for the dimensional tolerances of Rittal wire end ferrules to DIN 46228-4:2019-02. If the wire end ferrules used exceed the defined dimension tolerances, it may be necessary to design/test a new bowl feeder and to adapt the wire end ferrule separation.

Возможны технические изменения

Опции машины

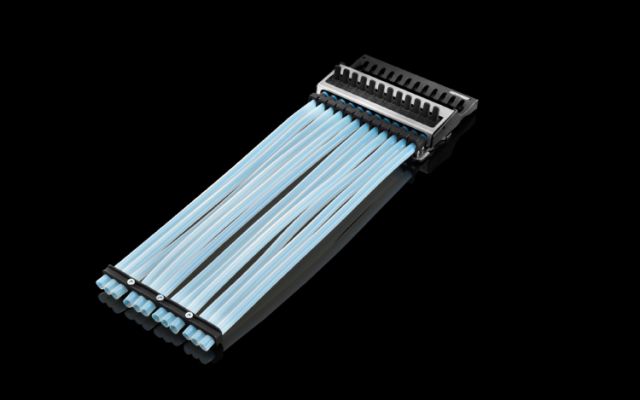

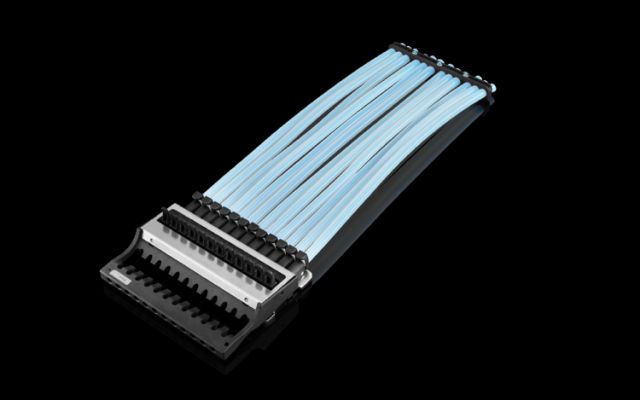

Wire store WT Tube 12 (4051.218)

Хранилище проводов WT XL, центральный блок 4051.037

Хранилище проводов WT XL, дополнительный модуль 4051.038

Wire rail system WT 15 (4051.214)

Wire feed block WT 12 (4051.213)

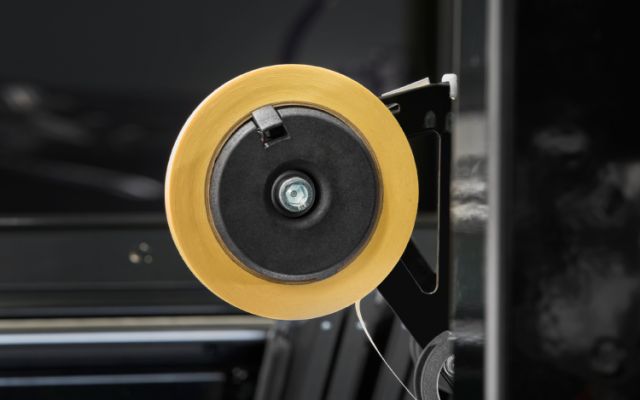

Chain bundle module WT (4051.215)

null

Интерфейсы

Eplan Pro Panel

EPLAN Smart Wiring

Безопасность

Внутреннее пространство машины полностью закрыто Пространство машины имеет доступ с 4 сторон, которое контролиркется бесконтактными концевыми выключателями двухстворчатых дверей.

Размер

Ширина: 1.960 мм
Высота: 2.255 мм
Глубина: 2.255 мм

Compressed air supply min.

5 бар

Compressed air supply max.

7 бар

Номинальное рабочее напряжение

230 В, 1~, 50 Гц/60 Гц

Управляющее напряжение (DC)

24 B

Потребляемая мощность (ок.)

1 кВт
