- световую индикацию наличия напряжения электрической сети
- световую индикацию наличия выходного напряжения
- световую индикацию наличия АКБ
- питание нагрузки стабилизированным напряжением 24 и 12 В согласно п.1 таблицы при наличии напряжения в электрической сети, режим «Основной»
- резервное питание нагрузки постоянным напряжением согласно п.1 таблицы
- автоматический переход на резервное питание от АКБ при снижении напряжения электрической сети ниже допустимого уровня (п.6 таблицы) или при отключении электрической сети, режим «Резерв»
- контроль наличия АКБ
- оптимальный заряд АКБ при наличии напряжения в электрической сети, режим «Основной» согласно п.3 таблицы
- защиту АКБ от глубокого разряда
- защиту от переполюсовки клемм АКБ посредством самовосстанавливающегося предохранителя
- электронную защиту от короткого замыкания клемм АКБ
- защиту от короткого замыкания на выходе с отключением выходного напряжения
- автоматическое восстановление выходного напряжения после устранения причины замыкания
- защиту нагрузки от аварии источника
- защиту выхода от перегрузки по току, в том числе от короткого замыкания нагрузки путем отключения выхода на 1 минуту
- выдачу информационных диагностических сообщений с помощью световых индикаторов
- выдачу информационных сообщений «Переход на резерв», «Наличие АКБ», «Наличие выходного напряжения» посредством переключения контактов реле. Выдача информационного сообщения «Переход на резерв» осуществляется с задержкой, определяемой положением перемычек П1 и П2.
- режим «холодный пуск» позволяет автоматически восстановить работоспособность источника при подключении исправной и заряженной АКБ в режиме «Резерв»
- возможность подключения внешних устройств посредством диагностического разъема.
Технические характеристики
|
№ п/п |
Наименование параметра |
Значения параметров |
||
|
1 |
Напряжение питающей сети ~220 В, частотой 50±1 Гц с пределами изменения, В |
175…245 |
||
|
2 |
Выходное напряжение постоянного тока (Как при наличии, так и при отсутствии напряжения сети), В |
Выход 24 В |
20…28 |
|
|
Выход 12 В |
11,4…12,6 |
|||
|
3 |
Ток нагрузки номинальный, A |
Выход 24 В |
0…2,5 |
|
|
Выход 12 В |
0…0,5 |
|||
|
4 |
Ток заряда АКБ стабилизированный, А |
0,45…0,65 |
||
|
5 |
Максимальный ток нагрузки в режиме «ОСНОВНОЙ» при заряженной АКБ, кратковременно (5 сек.), А |
Выход 24 В |
3,0 |
|
|
Выход 12 В |
0,5 |
|||
|
ВНИМАНИЕ! Длительное потребление тока более 2,5 А недопустимо |
||||
|
6 |
Величина напряжения на АКБ, при котором происходит автоматическое отключение нагрузки для предотвращения глубокого разряда АКБ в режиме «РЕЗЕРВ», В |
21…22 |
||
|
7 |
Величина напряжения пульсаций с удвоенной частотой сети (от пика до пика) при номинальном токе нагрузки, мВ, не более |
40 |
||
|
8 |
Мощность, потребляемая изделием от сети без нагрузки и АКБ, ВА, не более |
5 |
||
|
9 |
Тип АКБ: герметичные свинцово-кислотные необслуживаемые, номинальным напряжением 12 В |
|||
|
10 |
Рекомендуемая емкость АКБ, Ач |
7—12 |
||
|
11 |
Количество АКБ, |
2 |
||
|
12 |
Характеристики релейного выхода |
напряжение, В, не более, |
60 |
|
|
ток, мА, не более, |
50 |
|||
|
13 |
Сечение провода, зажимаемого в клеммах колодок, мм2, не более |
«ВЫХОД 12 В», «ВЫХОД 24 В» и «НАЛИЧИЕ СЕТИ» |
1,5 |
|
|
«СЕТЬ» |
2,5 |
|||
|
14 |
Габаритные размеры ШхГхВ, мм, не более |
без упаковки |
333х240х134 |
|
|
в упаковке |
350х247х140 |
|||
|
15 |
Масса, НЕТТО (БРУТТО), кг, не более |
1,1 (1,4) |
||
|
16 |
Диапазон рабочих температур, °С |
-10…+40 |
||
|
17 |
Относительная влажность воздуха при 25 °С, %, не более |
80 |
||
|
ВНИМАНИЕ! Не допускается наличия в воздухе токопроводящей пыли и паров агрессивных веществ (кислот, щелочей и т. п.) |
||||
|
18 |
Степень защиты оболочкой по ГОСТ 14254-96 |
IP20 |
||
|
19 |
Содержание драгоценных металлов и камней |
нет |
||
Комплект поставки
|
Наименование |
Количество |
|

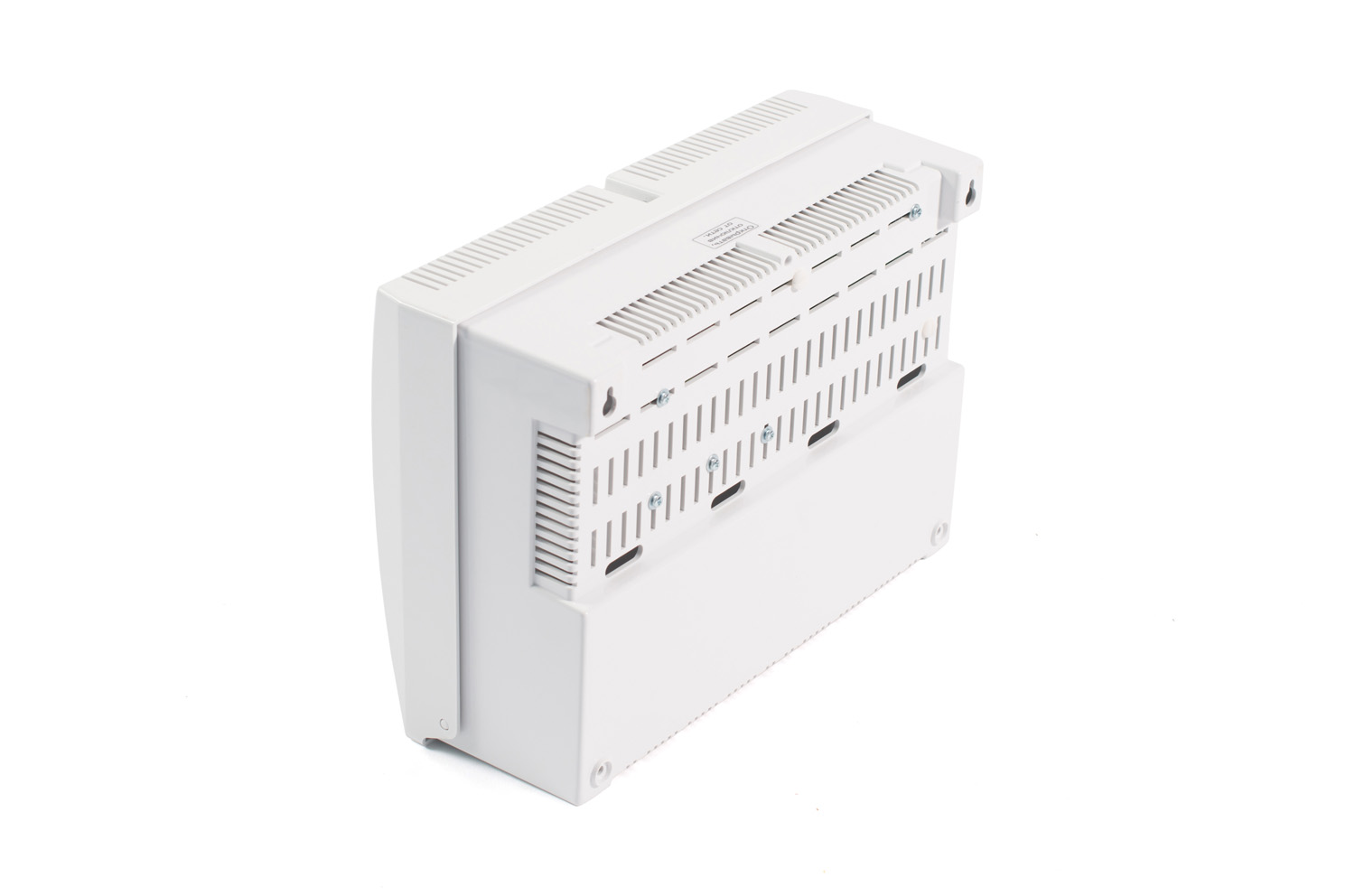

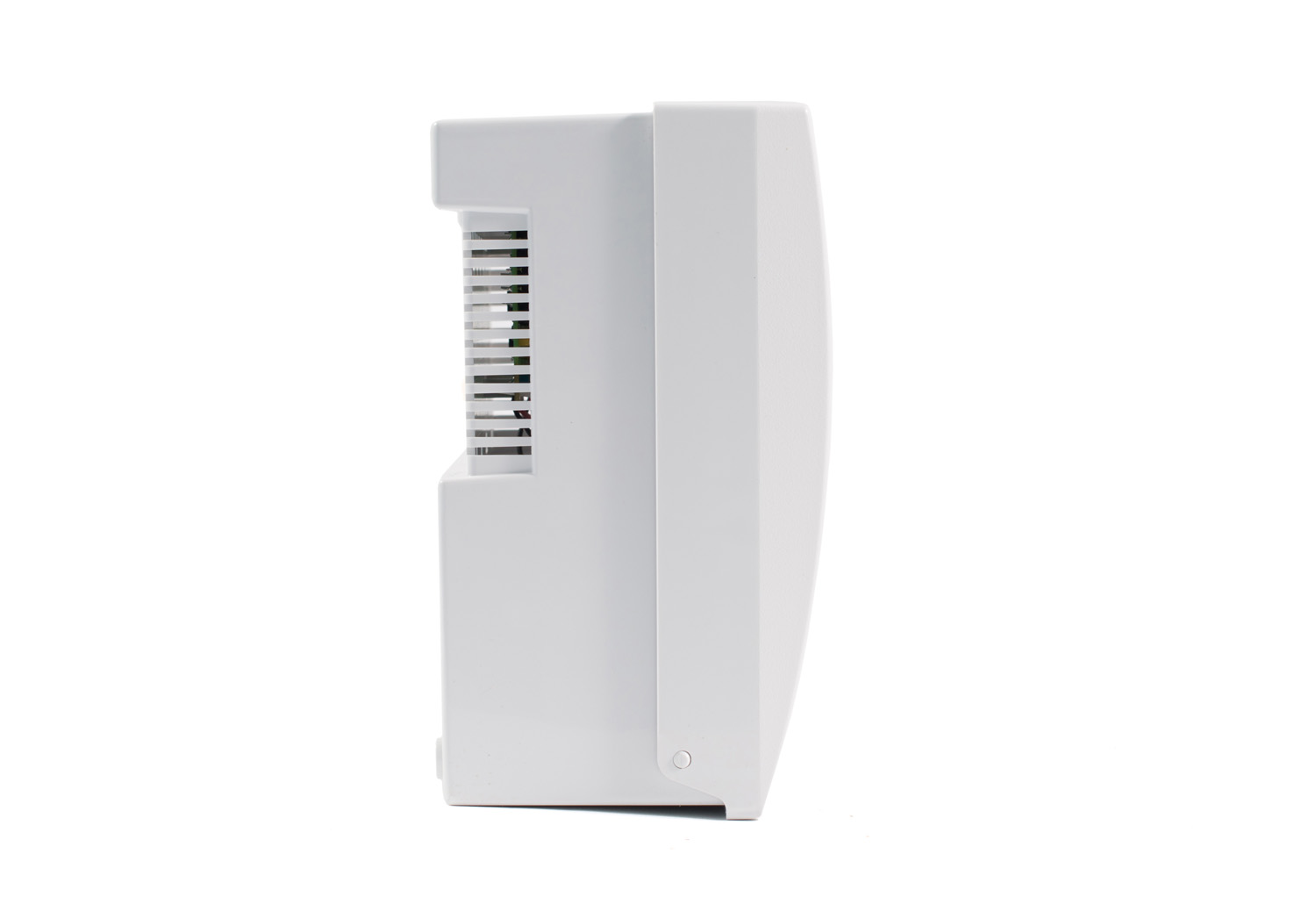

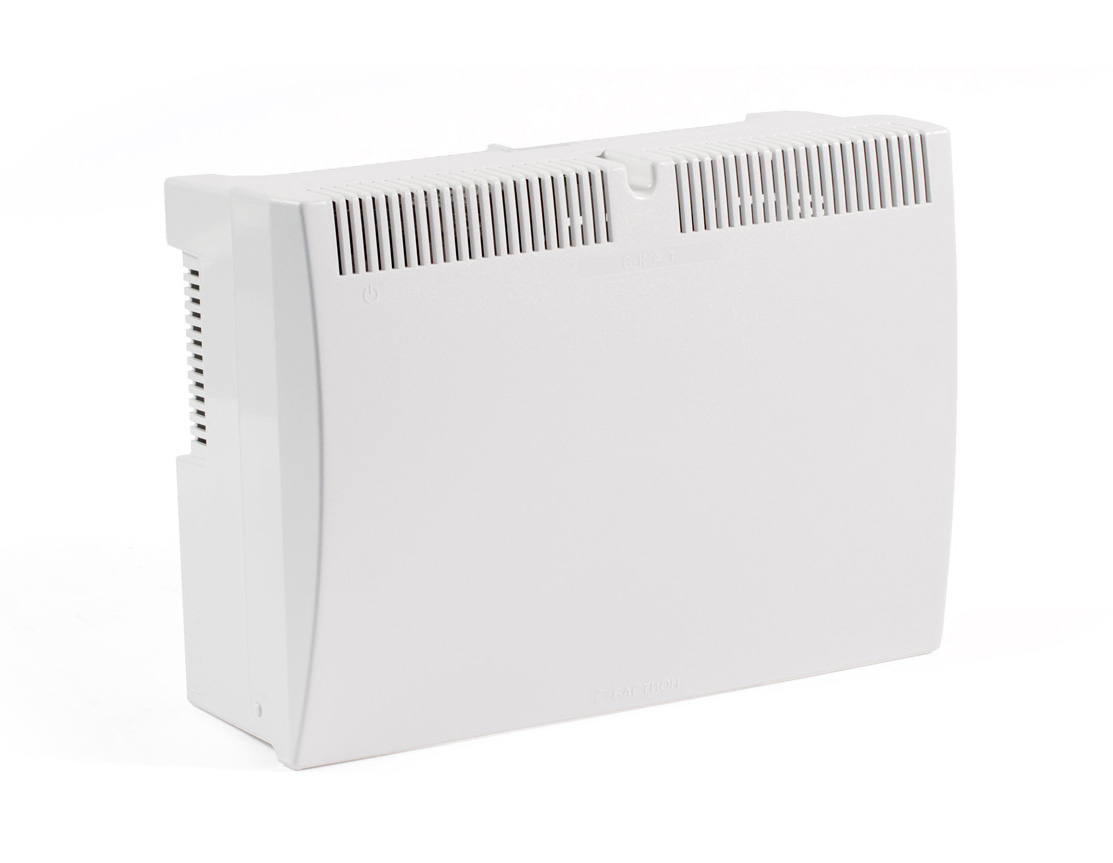

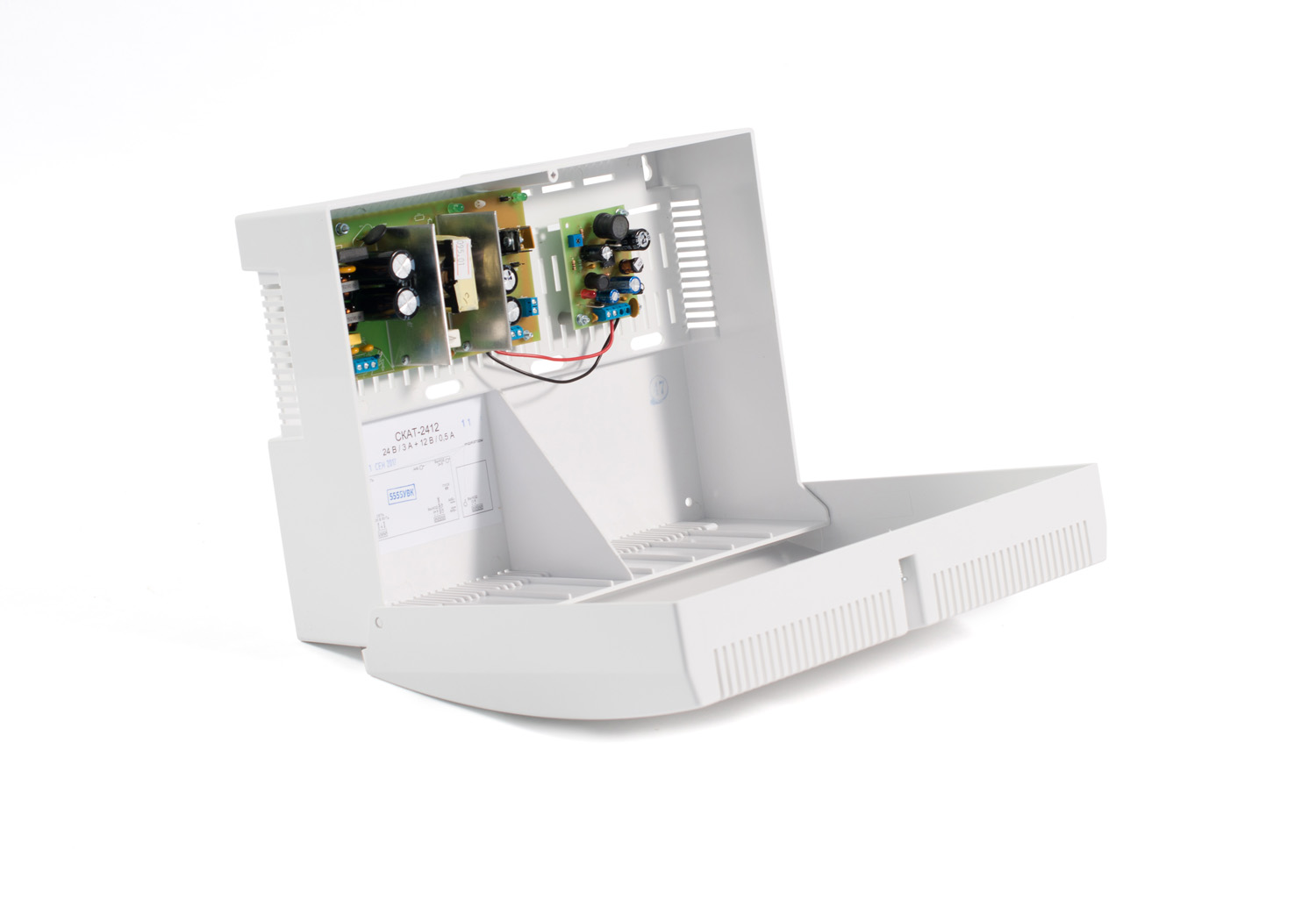

Источник СКАТ-2412 (СКАТ ИБП-24(12)/3(0,5)-2х12) |
1 шт. |
|

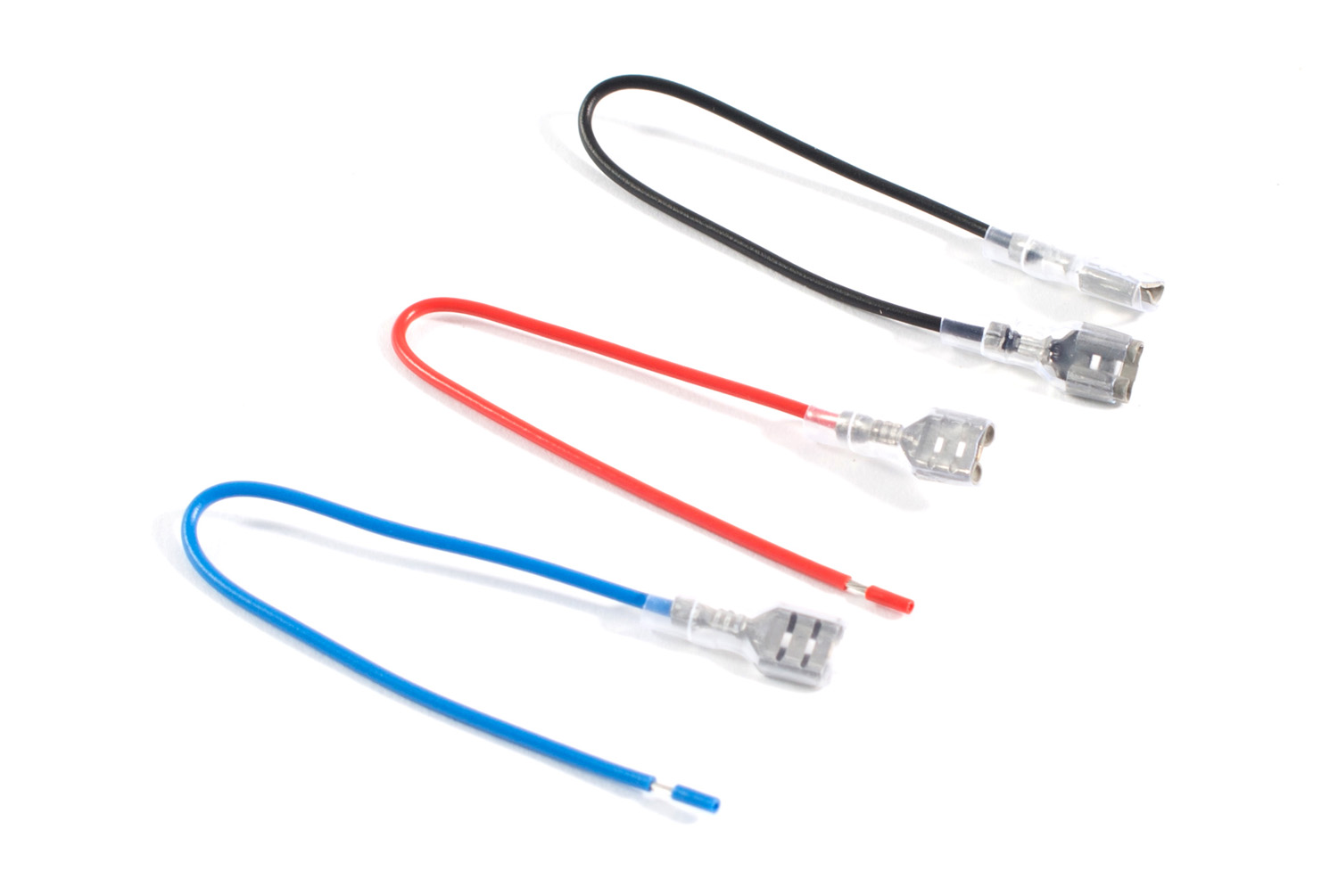

Комплект перемычек |
1 компл. |
|
Руководство по эксплуатации |
1 экз. |
|
Тара упаковочная |
1 шт. |
