LSW-M5 Кроссовый переключатель LSW-M5 купить в Москве и Московской области

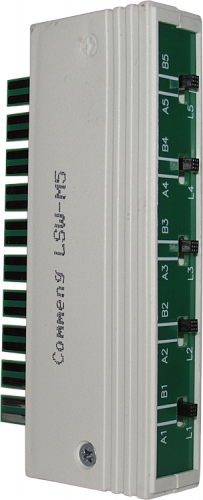

Кроссовый переключатель выполнен в виде печатной платы, на нижней части которой имеется контактное поле для установки в плинт, а часть платы с установленными деталями закрыта корпусом из трудногорючего пластика. На лицевой панели переключа-теля размещены тумблеры, выполняющие переключения а так же мнемоническая схема переключения с указанием положения тумблера для соединения входа с одним из выходов (А или В).Коммутируемые цепи к плинту подключаются в соответствии с рис. 3. При монтаже оборудования переключения линий используются стандартные методы, материалы и инструменты, применяемые для монтажа кроссового оборудования. Выбор направления для каждой линии определяется положением тумблера на лицевой панели, в соответствии с мнемонической схемой (рис.5). Проверка работы может быть проведена с помощью любого прибора для измерения сопротивления, для подключения прибора удобно использовать измерительный адаптер Commeng MA-DFK1. При большом количестве проверяемых устройств рекомендуется использовать устройство проверки кроссовых переключателей Commeng LSW-Tester.
