Коробка КНУ-1 обеспечивает: защиту персонала от прямого прикосновения к токоведущим частям; защиту установленного в нем оборудования от механических повреждений; защиту электрооборудования от воздействия внешних факторов окружающей среды.
Особенность коробки КНУ-1 в том, что она выполнена из диэлектрического полиэфирного премикса стойкого к механическим повреждениям и воздействию пламени, низких и высоких температур. Монтаж оборудования осуществляется на рейку DIN. Для ввода и вывода кабеля в стенках коробки КНУ-1 устанавливаются гермовводы. Выпускается с габаритными размерами 135х135х80 и в нескольких исполнениях, которые зависят от количества и места установки гермовводов.

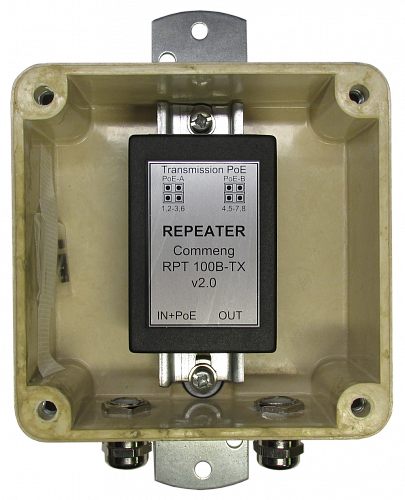

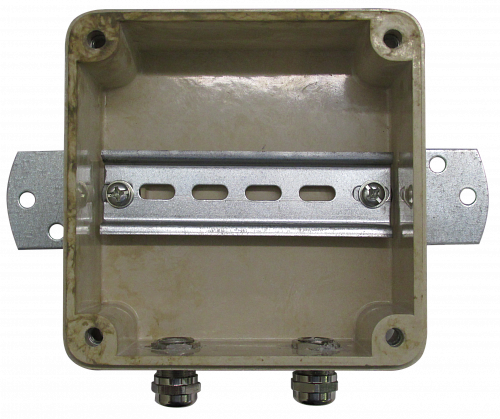

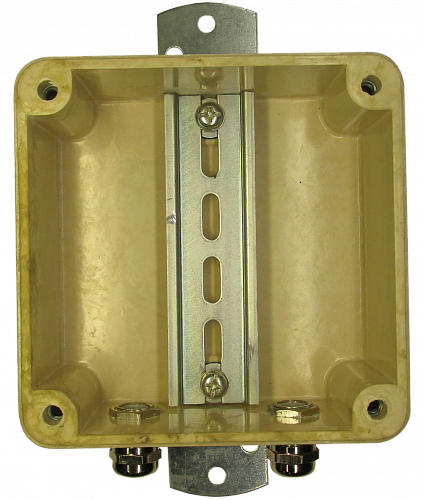

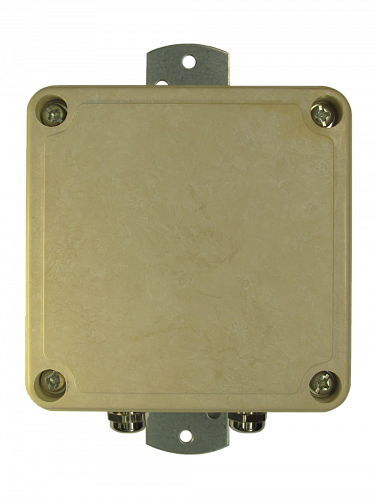

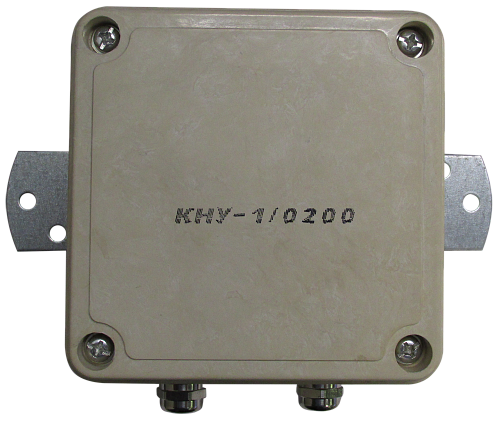

Коробка КНУ-1 изготавливается из ударопрочного антистатичного премикса, который обеспечивает необходимые электрические и механические характеристики (прочность, жесткость, термостойкость). Монтаж коробки производиться на поверхность как вертикально (см.рис.3), так и горизонтально. Внутри коробки КНУ-1 устанавливается рейка DIN для монтажа оборудования. По умолчанию размер, устанавливаемых в стенки коробки гермовводов PG 9. Возможно исполнение с гермовводами других диаметров (см. п. 1.3). Количество и места установки гермовводов указывается в названии коробки. Конструктивные и эксплуатационные характеристики коробки КНУ-1 указаны в таблице 1. Габаритные размеры и схема монтажа на рисунке 3.
Таблица 1. Конструктивные и эксплуатационные характеристики коробки КНУ-1
|
Габариты Д х В х Ш, мм, не более |
135х135х80 |
|
Климатическое исполнение по ГОСТ 15150-69. |
УХЛ 1 |
|
Степень защиты оболочки (код IP) по ГОСТ 14254-96 (IEC 60529) |
IP 66 |
|
Срок службы, не менее |
10 лет |
|
Гарантийный срок с даты поставки/ с даты производства |
18/24 мес. |
