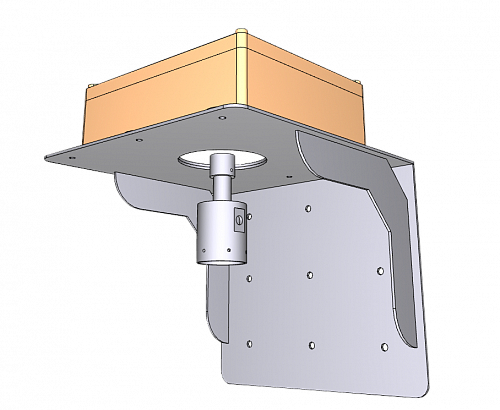

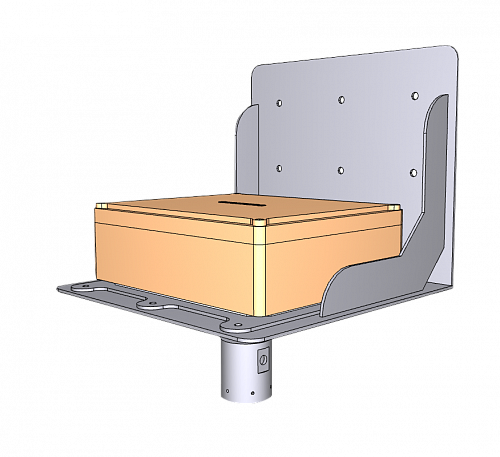

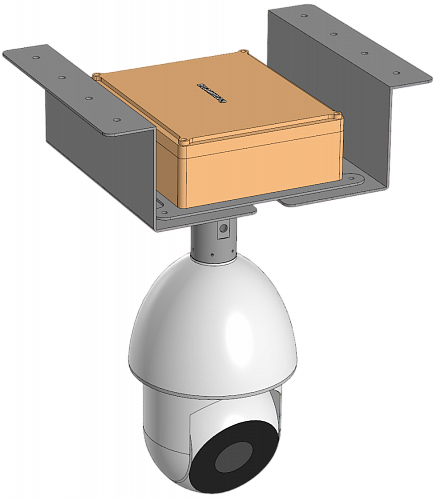

Приборная монтажная платформа виброзащитная ПМП-ВЗ -2401 (далее платформа) предназначена для защиты размещенной на ней полезной нагрузки весом до 10 кг от вибрации и ударных воздействий различного характера. Платформа позволяет устанавливать устройства, содержащие чувствительные элементы точной механики, оптики, электромеханики на конструкции, которые создают вибрационные и ударные нагрузки. Платформа может монтироваться на различных машинах и оборудовании, транспортных сооружениях, строительных конструкциях. Платформа изготавливается на основе базовой модели ПМП-ВЗ -2401, технические характеристики и комплектация выбираются в зависимости от закрепляемой на ней полезной нагрузки, условий эксплуатации, характера вибрационных и ударных воздействий, способа крепления. Базовая конструкция платформы показана в упрощенном виде на рис.1. и может быть условно разделена на две основные части: фиксируемую и виброизолированную. Фиксируемая часть жестко связана с конструкцией, на которую закреплена платформа и включает в себя следующие детали: - основание монтажное (8) предназначено для крепления платформы к монтажным кронштейнам или непосредственно к конструкциям или узлам оборудования; - коробка (6) с крышкой (1), защищающие детали платформы от воздействия осадков и химически агрессивных веществ, а также от образования льда; - площадка фиксированная (5) жестко соединена с основанием монтажным и коробкой и предназначена для крепления виброизоляторов. Виброизолированная часть, к которой крепится полезная нагрузка, установлена на виброизоляторах и состоит из следующих деталей: - площадка виброизолированная (2) установлена на виброизоляторах; - шток соединительный (4) жестко соединен с площадкой (2); - узел сопряжения (9) фиксируется на штоке и предназначен для крепления к нему полезной нагрузке. Фиксируемая и виброизолированная части соединяются через виброизоляторы и мембрану. Виброизоляторы (3) выполняют функцию демпфирования (подавления) вибрации и ударных воздействий. В качестве рабочих элементов используются витки троса и витые цилиндрические пружины. Мембрана (7) предназначена для защиты внутреннего объема коробки и размещенных в нем деталей от воздействия влаги и химически активных веществ. Края мембраны соединены с фиксируемой частью (коробка 6, основание 8), центр с виброизолированной (через отверстие пропущен шток 8 и закреплен там). За счет гибкости мембраны шток может перемещаться в вертикальном и горизонтальном направлении. Узел сопряжения (9) предназначен для крепления полезной нагрузки и может иметь различную конструкцию, при этом сохраняются присоединительные размеры для крепления к штоку (4). Успокоитель (на рисунке не показан) может быть установлен для компенсации качки, порывов ветра и движения с высоким ускорением.
