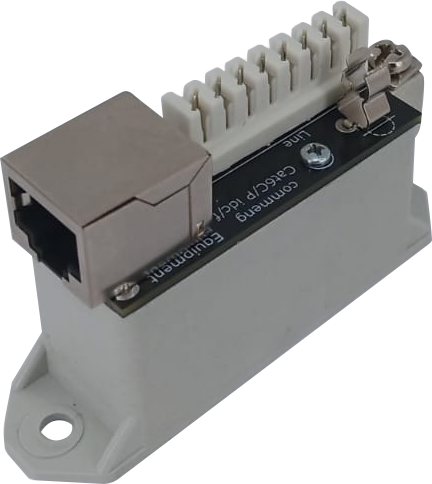

Устройство Commeng Cat6P idc/f применяется для защиты оборудования с интерфейсами Ethernet 10/100/1000 BASE-T (TX), а также любого другого оборудования передачи данных с максимальным рабочим напряжением в линии не более 60 Вольт, работающего по симметричным кабелям. Допускается передача питания PoE, по свободным парам и поверх данных.
Схема защиты выполнена на быстродействующих разрядниках и рассчитана на применение в условиях сложной электромагнитной обстановки и высокого уровня помех.
Линейный кабель подключается через врезные контакты idc, защищаемое оборудование – через розетку 8P8C (RJ-45). Подключение экрана линейного кабеля к контакту защитного заземления PE выполняется с помощью держателя кабеля.
Устройство должно размещаться в объемах, защищенных от воздействия окружающей среды. Крепится на поверхность через проушины или на рейку DIN с помощью монтажного основания Commeng DR MH-1, которое заказывается дополнительно.
|
|
|
| Стандарты Ethernet | 10/100/1000/2.5G BASE-T(-TX) | |
| Power over Ethernet | PoE IEEE 802.3af/at/bt, Passive PoE | |
| Максимальное рабочее напряжение, В | 60 (постоянного тока) | |
| Рекомендуемый длительный ток, не более, мА | 300 (на один контакт) | |
| Максимальный длительный ток, не более, мА | 500 (на один контакт) | |
| Габариты (Д х Ш х В), не более, мм | 74 х 20 х 42 | |
| Вес, не более, г. | 65 | |
| Степень защиты оболочки по ГОСТ 14254-96 (IEC 60529) | IP 20 (подключенного) | |
| Климатическое исполнение по ГОСТ 15150-69 | УХЛ 2.1 (при t° не ниже -40°С) | |
| Допустимый уровень механических воздействий по ГОСТ 30631-99 | вибрационных | незначительный (до 0,12 g) |
| ударных | без ударов | |
| Срок службы, лет | 5 | |
| Гарантийный срок, с момента ввода в эксплуатацию, месяцев |
24(но не более 30 с даты выпуска) |
|
