DB9P Устройство защиты портов передачи данных DB9P с разъемами d-SUB на 9 контактов купить в Москве и Московской области

Выпускаются устройства с максимальными рабочими напряжениями в цепи (провод-провод) 6,12,24,48 Вольт. Максимальное рабочее напряжение указывается в названии.

Электрическая схема устройства (рис.2) выполнена по принципу уравнивания потенциалов. Между каждым проводом передачи данных и точкой уравнивания потенциалов включен быстродействующий защитный диод (супрессор). Точка уравнивания потенциалов соединена с контактами «экран» разъемов напрямую, а с клеммой защитного заземления PE – через разрядник. Данное решение позволяет значительно повысить помехозащищенность цепей передачи данных.

1.2 Конструкция и эксплуатационные характеристики устройств Commeng DB9P

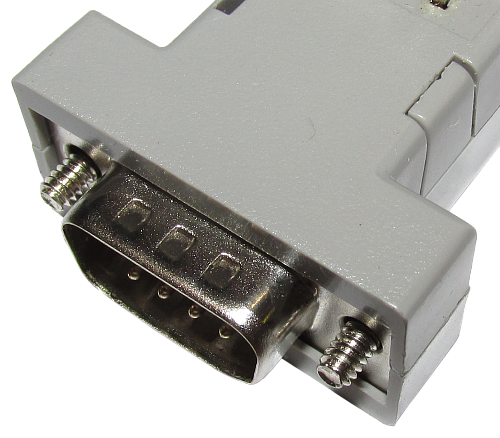

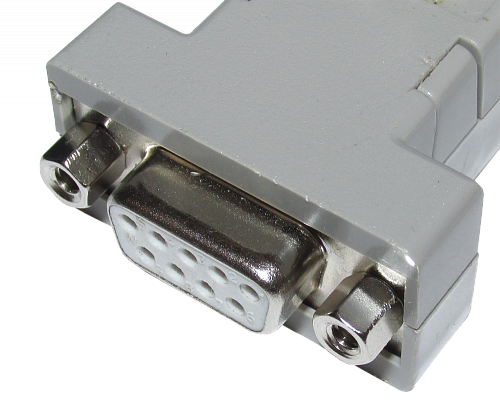

В устройстве защиты Commeng DB9P могут быть установлены разъемы female-розетка и male-вилка (см. рис. 3). Выпускается в двух вариантах исполнения.

1) Commeng DB9P-хV m/f (male - female) для подключения непосредственно между разъёмом оборудования и линейным кабелем.

2) Commeng DB9P-хV f/f (female – female) для подключения в разрыв линейного кабеля на участке цепи (между двух кабелей).

По умолчанию на разъёме male -вилка для стыковки с оборудование установлены винты, а на разъёме female -розетка для стыковки с линейным кабелем установлены гайки.

Для подключения к защитному заземлению PE используется винтовая клемма.

 2. Указания по применению

Максимально допустимое рабочее напряжение устройства Commeng DB9P выбирается исходя из электрических параметров интерфейса. Тип разъемов выбирается исходя из типа разъема на защищаемом оборудовании, соединительном шнуре или кабеле.

Устройство защиты подключается непосредственно к защищаемому оборудованию, либо может устанавливаться на вводе в помещение, шкаф, для защиты от помех, наведенных в кабеле. В последнем случае обязательно подключение к проводнику защитного заземления (шине заземления, шасси оборудования, металлоконструкциям).

Для подключения к защитному заземлению необходимо использовать многожильный гибкий проводник сечением 6-10 мм², рекомендуется так же использовать для подключения проводника к контакту заземления устройства кабельный наконечник с диаметром контактного отверстия М3 или М4.

При проверке устройства следует измерить классификационные напряжения супрессоров и статическое напряжение пробоя разрядника, для чего использовать прибор ISKRA или аналогичный по функциям. При отклонении напряжений более чем на 20% от указанных, устройство непригодно для эксплуатации.

Выпускается несколько разновидностей, отличающихся между собой максимально допустимым рабочим напряжением и комбинацией разъемов.
