Устройства Commeng DIP-4 предназначены для защиты портов передачи данных оборудования промышленной автоматики, связи, систем безопасности и управления от импульсных перенапряжений природного (молния) и искусственного (наводки от ЛЭП, мощных потребителей энергии) происхождения.

Номенклатура изделий позволяет выбрать необходимую схему защиты практически для любого интерфейса с рабочим напряжением до 50 Вольт.

Выбор схемы для защиты других слаботочных цепей (например, приборов охранно-пожарной сигнализации и т.п.) производится исходя из максимального рабочего напряжения в линии.

Каждое устройство Commeng DIP-4 предназначено для защиты четырех 2-проводных портов. Устройства устанавливаются в шкафах, ящиках и стойках с оборудованием. Монтаж производится на рейку DIN или на поверхность с помощью винтов или шурупов.

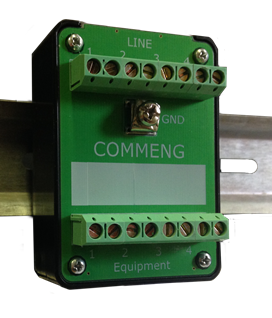

Рисунок 1. Внешний вид
устройства Commeng DIP-4

Краткое название

Стандарты физического уровня, протоколы.

Примечание

Тип схемы

RS–232

Стандарты: RS-232C ( Edition: C, 1969); ITU-T v.24. (2000г.); ITU-T v.28 . (1993); ГОСТ Р 50668-94; ANSI/TIA/EIA-232-F

На каждые защищаемые два провода

24V

RS-422

Стандарты: ANSI/TIA/EIA-422; ITU-T V.11 (X.27)

На каждую защищаемую пару

24V

RS-485

Стандарт: EIA/TIA-485. Сетевые протоколы, использующие RS-485: LanDrive; ModBus; ProfiBus DP/FMS; DMX512; HDLC; GENIbus

2-проводный

24V

Токовая петля

IEC 62056-21 / DIN 66258

Стандарт ИРПС (ОСТ 11 305.916-84)

При стандартном напряжении питания 24 В.

24V

Wired HART

1 уровень HART-протокола, передача по витой паре

24V

CAN

ISO 11898 (ISO 11898-2, ISO 11898-3)

Протоколы: DeviceNet

6V

TTL уровень

Логические сигналы на входах/выходах микросхем

Напряжение питания 3-5 В

6V

CMOS уровень

Логические сигналы на входах/выходах микросхем

Напряжение питания 10-15 В

12V
