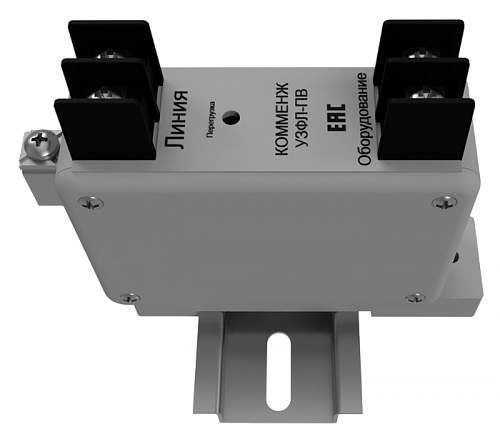

Устройство УЗФЛ-ПВ предназначено для защиты оборудования радиотрансляционных узлов, систем оповещения и громкоговорящей связи от импульсных перенапряжений в воздушных и стоечных линиях напряжением 100- 240 В, возникших из-за наводок от ударов молнии и грозовых разрядов.
Имеется модификация с защитой от сверхтоков в фидерной линии, вызванных перегрузкой и коротким замыканием между проводами, а также контакта проводов радиотрансляционных сетей и проводов ЛЭП или контактной сети электрифицированного транспорта.
УЗФЛ-ПВ устанавливаются на вводе линейных кабелей в здание, контейнеры или шкафы с оборудованием, монтаж выполняется на рейку DIN.
Защита от перенапряжений реализована на газонаполненном разряднике, защита от сверхтоков – на многократных предохранителях . УЗФЛ-ПВ выпускаются на несколько номинальных значения максимального рабочего тока.
К входным клеммам подключаются кабели (провода) линии связи непосредственно или через вводные устройства, к выходным – оборудование с помощью гибкого кабеля.
Контакты защитного заземления УЗФЛ-ПВ подключаются к шине уравнивания потенциалов (заземления) шкафа или стойки.
|
Тип устройства |
Защита от сверхтока |
Номинальный ток, А |
Максимальное рабочее напряжение провод-провод |
|
УЗФЛ-ПВ |
отсутствует |
12 |
300 В
|
|
УЗФЛ-ПВ-0,5 |
на многократном предохранителе |
0,55 |
|
|
УЗФЛ-ПВ-1 |
1,0 |
||
|
УЗФЛ-ПВ-2 |
2,0 |
||
|
УЗФЛ-ПВ-4 |
4,0 |
||
|
УЗФЛ-ПВ-6 |
6,0 |
||
|
УЗФЛ-ПВ-8 |
8,0 |
||
|
УЗФЛ-ПВ-10 |
10,0 |
|
Климатическое исполнение по ГОСТ 15150-69 |
УХЛ 2.1 |
|
Степень защиты оболочки по ГОСТ 14254-96 (IEC 60529) |
IP 20 |
|
Срок службы, лет |
7 |
|
Гарантийный срок, с момента ввода в эксплуатацию, месяцев |
24 (но не более 30 с даты выпуска) |
